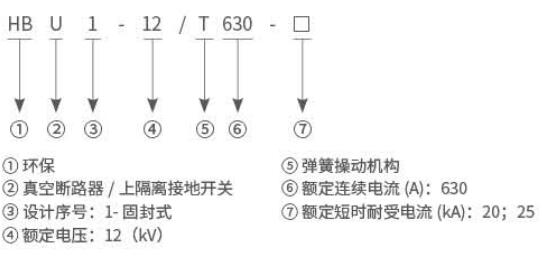

型號及其含義

執行標準
GB/T 1984高壓交流斷路器
GB/T 1985高壓交流隔離開關和接地開關
DL/T 402高壓交流斷路器
DL/T 486高壓交流隔離開關和接地開關
使用環境條件注意事項
海拔高度不超過2000m,耐受地震能力(水平加速度) 2m/s2;
周圍空氣溫度不超過+50°C，且在24小時內測得最低氣溫不低于-40°C;
經常劇烈震動場所，存在明顯影響性能的水蒸氣、氣體、化學腐蝕沉淀、鹽霧、灰塵污垢的場所及爆炸、火災危險環境不適合使用。
技術參數

額定電壓		12kV
額定連續電流		630A
額定頻率		50Hz
額定短路開斷電流		20; 25 (kA)
額定短路關合電流(峰值)		50; 63 (kA)
容性電流開合試驗		C2級
額定操作順序		0-0.3s-CO-180s-CO
額定短時耐受電流 (有效值)及持續時間	主回路/接地開關	20/4; 25/4 (kA/s)
	接地連接回路	17.4/2; 21.75/2 (kA/s)
額定峰值耐受電流	主回路/接地開關	50; 63 (kA)
	接地連接回路	43.5; 54.8 (kA)
機械壽命	斷路器	10000/M2 (次)
	隔離/接地開關	5000 (次)
電壽命	斷路器額定短路電流開斷次數	30/E2 (次)
	接地短路關合能力	5/E2 (次)
絕緣試驗	主回路1min工頻耐壓: 相間、對地/斷口	42/48 (kV)
	主回路雷電沖擊(12/50us) 耐壓:相間、對地/.斷口	75/85 (kV)
	輔助控制回路1min工頻耐壓	2 (kV)
輔助回路控制電壓（V）		24、48、110、220DC
		110、220AC

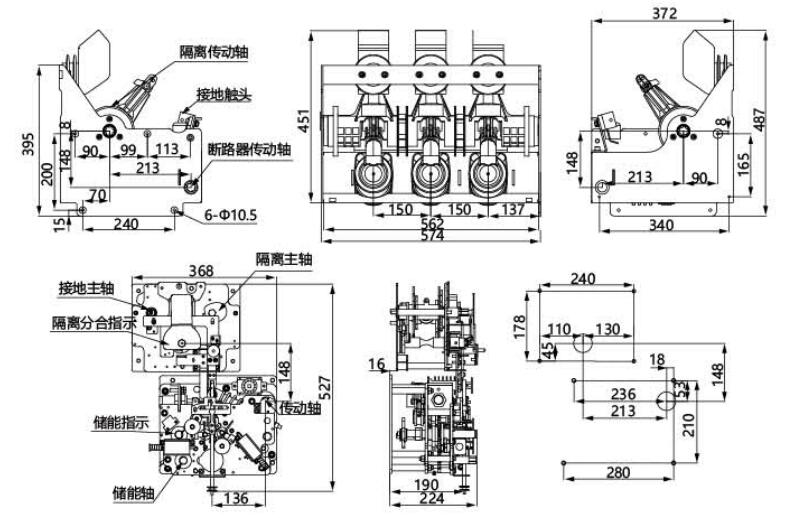

外形及安裝尺寸
上隔離方案操作程序
停電接地操作:
產品初始狀態:斷路器處于合閘位置，隔離開關處于合閘位置，接地開關處于分閘位置。
操作步驟:先操作斷路器至分閘位置→確認斷路器處于分閘位置后，操作隔離開關至分閘位置→通過驗電確認回路失電后操作接地開關至合閘位置→操作斷路器合閘實現線路側接地→打開電纜室門。
恢復送電操作:
產品初始狀態:斷路器處于合閘位置，隔離開關處于分閘位置，接地開關處于合閘位置。
操作步驟:關好電纜室門→先操作斷路器至分閘位置→操作接地開關至分閘位置→確認其處于分閘位置后，操作隔離開關至合閘位置→確認隔離開關處于合閘位置→操作斷路器合閘。
