二、適用范圍

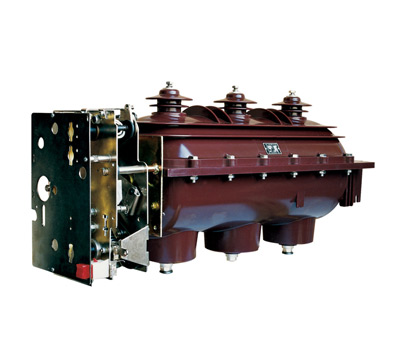

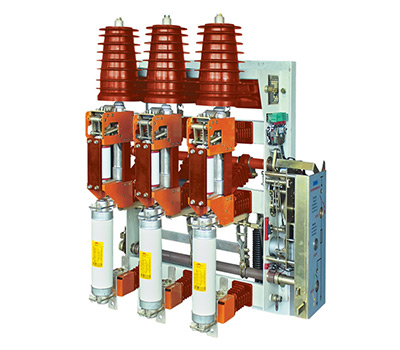

FZN25-12D型戶內交流高壓真空負荷開關和FZRN25-12D型戶內交流高壓真空負荷開關-熔斷器組合電器是三相交流50Hz、12kV配電系統的控制和保護裝置，廣泛使用于工礦企業及城市大樓配電站等場所。組合電器對變壓器等電氣設備的保護、使用比斷路器可靠，特別適合于環網、雙輻射供電單元和箱式變電站。

三、使用環境條件

海拔高度≤1000m

周圍空氣溫度：上限+40℃，下限-25℃（允許在-30℃時儲運）

空氣相對濕度日平均值不大于95％，月平均值不大于90％

抗震能力：地震烈度不超過8級

周圍空氣應不受腐蝕性或可燃性氣體、水蒸汽等明顯污染

無經常性劇烈振動

污穢等級不超過Ⅱ級

四、結構特點

◎本產品采用真空滅弧室滅弧，性能穩定可靠，電壽命長，開斷次數高，關合、開斷能力強，操作維護簡便。

◎融開關本體與操作機構于一身，集隔離開關、負荷開關、接地開關于一體，結構緊湊，體積小。

◎直動式隔離斷口和真空滅弧室串聯布置，動、熱穩定電流參數高；獨特的按規定操作程序聯動，一次性完成操作。

◎錐型靜觸頭、絕緣罩及活門結構，徹底分開母線和負荷開關單元。

◎真空負荷開關、接地開關、活門、開關柜門，嚴格按“五防”機械聯鎖，防止誤操作，安全可靠。

◎彈簧儲能式的操作機構，可電動分合閘，也可手動分合閘，便于實現三遙控要求。

◎分合閘操作電源可交、直流兩用。

◎手動分合閘操作常規的在負荷開關右面，也可根據用戶需求提供左操作，操作面板也可加長。

五、采用標準

GB3804-2004《3.6KV~40.5KV交流高壓負荷開關》

GB16926-2009《交流高壓負荷開關－熔斷器組合電器》

IEC265-1《高壓負荷開關第一部分：額定電壓1kV以上52kV以下的高壓負荷開關》

IEC420(1990)《高壓交流負荷開關－熔斷器組合電器》
