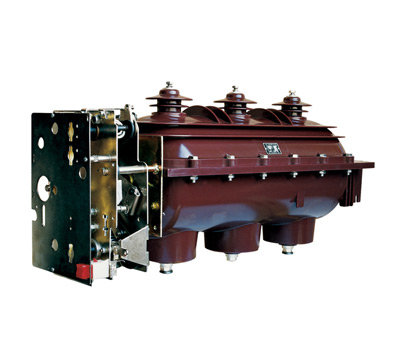

FLN36-12D T630-20型(SF6)六氟化硫高壓負荷開關
-
- 產品概述
- FLN36-12六氟化硫負荷開關是一種以SF6氣體為絕緣和滅弧介質的雙斷口旋轉型負荷開關，適用于10KV的配電系統。每個開關充以0.4bar氣壓SF6氣體后是永久密封的。開關垂直或水平安裝不限，在環網柜內典型的安裝方式是在電纜室和母線室之間置—鋼隔板水平安裝。這種安裝方式將母線與電纜接頭之間相隔離以符合運行維護的嚴格的安全要求。
隨著國家對城、鄉電網改造與建設的不斷深入，全國各地對負荷開關、環網柜、小型開閉所以及箱式變電站的需用求量也在不斷增加。針對于此我公司于2000年著手研制、開發、生產出一種性能穩定、技術參數高、全絕緣、全密封、免維護的FLN36-12型SF6負荷開關。在此基礎上又設計出更先進的SF6負荷開關高壓模塊頂部單元及底部單元，在價格上適合國情，在性能上完全可以代替進口產品。因大亞電器集團生產的六氟化硫負荷開關結構簡單，免維護，價格合理 等諸多優點，深受市場的親睞。大亞電器集團用戶遍及除西藏、臺灣以外的國內三十多個省市:在北京、上海、 天津、重慶、廣州、成都、沈陽、武漢、西安、湖南、浙江、江蘇、山東、山西等地廣泛使用，并一致得 到用戶的好評。
-
型號含義
F L N 36－12 □ / 630－20
│││ │ │ │ │ │
│││ │ │ │ │ └─額定短路開斷電流（KA）
│││ │ │ │ └───額定電流(A)
│││ │ │ └──────R為帶熔斷器底座D為帶接地刀
│││ │ │
│││ │ └───────額定電壓（KV）
│││ └─────────設計序號
││└──────────戶內
│└───────────六氟化硫（SF6）
└────────────負荷開關
室內使用環境
a) 環境溫度
最高溫度：+40℃最低溫度：-15℃日平均值：≤35℃
環境濕度：
日平均相對濕度：≤95%月平均相對濕度：≤90%
日平均蒸氣壓：≤2.2×10-3Mpa?? 月平均蒸氣壓：≤1.8×10-3MPa
b) 海拔高度：不超過1000m;
c) 地震烈度不超過8度;
d) 使用場所無滴水、無結霜、無結露、無易燃和爆炸危險、無化學腐蝕性氣體以及無劇烈震動。
結構特點
◆FLN36-12型負荷開關采用雙斷口、旋轉式動觸頭，有以下3種狀態：合閘;分閘;接地。
◆ 負荷開關使用SF6作滅弧和絕緣介質，開關由環氧樹脂澆注的上、下外殼密封而成，絕緣性能好。
◆ 假若內部發生燃弧，在外殼后部有一個結構薄弱點，它將被沖開，隨后柜子上面的泄弧活門沖開并將過壓氣流導向柜外，安全性能好。
◆每個負荷開關都是終生密封和免維護的。
◆ 負荷開關內SF6氣體相對壓力是0.045Mpa。
◆ 負荷開關的機械壽命是5000次合——分 2000次分——接地。
◆ FLN36-12型負荷開關和操動機構安置在可拆卸的上部單元內，可以很方便將負荷開關柜改成負荷開關+熔斷器組合電器柜，或將負荷開關+熔斷器組合電器柜改成負荷開關柜。◆ 操作機構
◆ FLN36-12配K型操動機構，簡稱進線開關。具有三位置互鎖功能;可手動或電動使主開關分斷或關合;可手動使接地開關分斷或關合;具有主開關和接地開關的機械位置指示。
◆FLN36-12配A型操動機構，簡稱出線開關。具有三位置互鎖功能;可手動或電動使主開關分斷或關合;可以通過按鈕或脫扣裝置操作使主開關跳閘;可手動使接地開關分斷或關合;具有主開關和接地開關的機械位置指示以及熔斷器熔斷時的機械指示。
可選件
◆ 輔助觸點：合閘位置 2常開-2常閉;分閘位置 2常開-2常閉;接地位置 2常開-2常閉
◆分勵脫扣線圈：用于A型操動機構
◆ 機械跳閘按鈕：用于A型操動機構
◆ 電動操作：配上馬達驅動裝置和控制單元可對負荷開關實現電動分、合閘操作
◆負荷開關高壓模塊頂部單元在結構上繼承了過去SF6負荷開關產品的特點和優點，取代了舊模式下單獨供給開關本體、操作機構及聯鎖件等散件而造成的煩瑣復雜的技術及服務工作。從根本上考慮了產品成套性及標準化、模塊化。頂部單元由FLN型負荷開關、A/K型操作機構、基本聯瑣裝置及脫扣裝置、固定鋼板骨架及面板集合而成，在功能上已經完全調整好。確保了安裝時的標準化，操作人員和設備運行的整體安全性。假若線路故障產生過大電流致使開關內部發生燃弧，在外殼后部有一個結構薄弱點，它將被沖開，隨后柜上面的泄弧活門沖開并將過壓氣流導向柜外。 同類產品
-
