KYN28-24型戶內交流金屬封閉鎧裝中置式開關設備
-
- 產品概述
- KYN28-24鎧裝移開式金屬封閉開關設備是本公司根據江蘇省電力公司關于24kV高壓開關設備優化設計的要求，在借鑒國內外先進技術及充分地優化柜體結構及一次元件的基礎上，開發的金屬封閉開關設備。該設備完全滿足20kV中性點不接地系統運行要求，廣泛應用于電力系統各類大型變電所以及發電廠、工礦企事業單位及城市中心等負荷密集地區作電能控制、保護、分配之用。該設備在通用型基礎上又研制派生出程序化操作開關設備及雙母線開關設備。
-

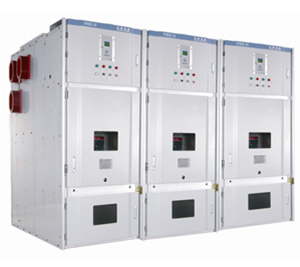

KYN28-24鎧裝移開式金屬封閉開關設備
■ 使用環境條件
1、最高溫度：+40℃，最低溫度-35℃,且在24h內測得的平均值不超過35℃。
2、日相對濕度的平均值不超過95%；月相對濕度平均值不超過90%。
3、海拔不超過1000m。
4、周圍空氣沒有顯著的受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染。
5、地震烈度：不超過8度。■ 技術參數
序號
名 稱
單位
參數
1
額定電壓
kV
24
2
額定頻率
Hz
50
3
額定絕緣水平
1min工頻耐受電壓(對地、相間/斷口）
kV
65/79
雷電沖擊耐受電壓(對地、相間/斷口）
kV
125/145
4
額定電流
A
630-3150
5
額定短路開斷電流
kA
25、31.5、40
6
額定短路開斷電流（峰值）
kA
63、80、100
7
額定短路關合電流
kA
25、31.5、40
8
額定峰值耐受電流
kA
63、80、100
9
輔助控制回路額定電壓
V
AC或DC 110/220
10
防護等級
IP4X（斷路器門打開或隔室內為IP2X）
■ 技術關鍵點
● 產品符合江蘇省電力公司企業標準，適用于20kV中性點不接地電網系統，工頻耐壓達65/79(隔離斷口），雷電沖擊耐壓125/145（隔離斷口）。
● 該開關設備可配裝電動底盤車的斷路器和電動接地開關，實現程序化操作。
● 柜內結構優化設計，均勻了電場，保證電氣間隙。
●采用優化了整體結構和絕緣結構的固封極柱斷路器，增強柜內絕緣性能。
● 采用阻燃屏蔽套管及觸頭盒，阻燃等級達VO級，并使絕緣件電場分布更為均勻。
● 優化熱對流通道，增強散熱效果。■ 外形結構示意圖
KYN28-24鎧裝移開式金屬封閉開關設備外形結構圖 同類產品
-
