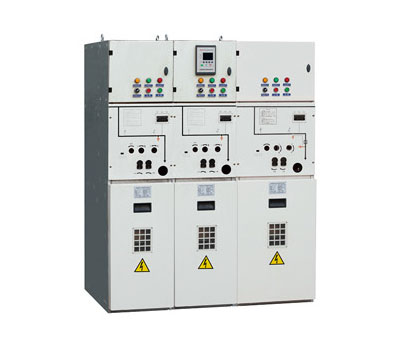

下面小編來為大家介紹一下高壓環網柜本體的結構特點：

1、高壓環網柜采用新型環網開關單元，主回路開關采用多回路共箱式結構、所有電氣主回路均封裝在一個不銹鋼箱體內，采用SF6氣體絕緣。具有體積小、結構緊湊、功能強、回路方案多，安裝簡便，操作方便，免維護的特點。

2、SF6氣箱不銹鋼厚度≥3.0mm，氣箱體密封性好，年泄露率小于0.025％，可保證20年不加氣。高壓環網柜的開關與閘刀配備聯動閉鎖裝置，充分滿足“五防”要求。

3、箱體上應裝有SF6氣體壓力計和充氣閥，可隨時檢查氣體壓力，并預留低氣壓報警裝置，通過FTU可遠傳到控制中心。

4、組合方式靈活，斷路器單元，負荷開關單元、無開關直通單元，內部分段單元等可在一個氣箱內任意組合。

5、負荷開關采用SF6氣體絕緣和壓氣式滅弧裝置。真空開關為內置于SF6絕緣氣體內的真空滅弧開關。

6、真空開關保護配置微機型保護裝置：具備過流、速斷保護功能。能靈敏的檢測故障和切除故障線路，具備測量功能，故障記錄功能，應予留有RS-232接口，具有多種I-T特性曲線供用戶根據需要進行保護的整定。
