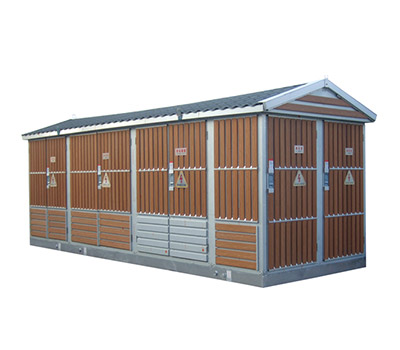

YBW-24kv Box type Substation
-
- Product Overview
- YBW-24型箱式變電站（YBW-24組合式變電站）是由高壓開關設備、電力變壓器、低壓開關設備、電能計量設備和功率補償裝置等組裝在一個或幾個箱體內構成的緊湊型變配電裝置。本產品分敞開式和封閉式兩大系列。封閉式箱變的高壓部分均采用SF6環網供電單元。本產品具有成套性強、安裝周期短、占地面積小、投資省、運行安全可靠、造型美觀、易與周圍環境協調等特點。本產品采用SC系列環氧樹脂干式變壓器（同時，也可采用油浸式電力變壓器），實現供電無油化。
YBW-24型箱式變電站適用于高層建筑、住宅小區、廠礦企業、路燈等場所，特別是作為臨時施工用電更為適宜。本產品可根據用戶需要，采用微處理器，對溫度、濕度、凝露進行監控，具有故障監測、記憶功能；具有電流、電壓、功率顯示記錄功能，并具有通訊接口與中央計算機聯網，可遠距離控制。
-
· 型號含義
Y B W o － 24
│ │ │ │ │
│ │ │ │ │
│ │ │ │ └──────高壓側額定電壓
│ │ │ └────────設計序號│ │ └─────────戶外使用
│ └──────────變電站
└────────────預裝
· 使用環境條件
1、海拔高度不超過2000mm；
2、周圍空氣溫度不高于+500C，不低于—300C；
3、風壓不超過700Pa（相當于風速34m/s）；
4、地震水平加速度不超過0.4m/s2，垂直加速度不超過0.2m/s2；
5、沒有火災、爆炸危險，嚴重污穢、化學腐蝕及劇烈振動的場所，傾斜度不大于30。
注：當上述使用條件不能滿足使用要求時，由用戶與制造廠協商。
· 產品結構
1，產品結構分為三個獨立部分，即高壓室、變壓器室和低壓室。按產品的平面布置可分為目字形和品字形兩種結構形式：一般采用目字形結構，當低壓回路較多時才采用品字形結構。
2，敞開式箱變采用優質鋼板焊接而成，箱體四周均為雙層結構，箱頂夾層中還設有隔熱材料，有效降低了因日照而引起的室內溫度升高。變壓器室底部及頂部裝有自動控制的換氣扇，可保證變壓器在高溫季節能滿載安全運行。
3，封閉式箱變采用高強度水泥預制板及鋁合金門窗組裝而成，體積一般不超過15m3，具有體積小、強度高、耐腐蝕、隔熱性能好等優點。
4，各室均有自動照明裝置，變壓器室設有軌道及變壓器小車，便于變壓器安裝、更換。
