適用范圍

FN12-12D/630-20型戶內交流高壓負荷開關是額定電壓為12kV、額定頻率50Hz的三相高壓開關設備，用于分合負荷電流、閉環電流、空載變壓器和電纜充電電流、關合短路電流。配裝接地開關的負荷開關可以承受短路電流。

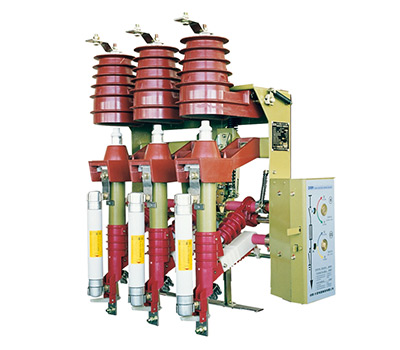

FN12-12（R）D/125-31.5型戶內交流高壓負荷開關一熔斷器組合電器，是FN12-12D負荷開關與高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以開斷直至短路電流的任何電流，負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與短路電流之間的任何電流，同時熔斷器通過其撞擊器使負荷開關分閘。

FN12-12（R）D主要用于三相環網終端供電的市區配電站和工業用電設備中，作為荷控制和短路保護之用。由于組合電器對變壓器等電器設備的保護作用比用斷路器可靠，特別適用于環網，雙輻射供電單元和箱式變電站。

◎ FN12-12裝在負荷開關柜內時，母線連接非常方便，不用任何彎制、加工。

◎ 開斷在鐘形絕緣件內進行，游離氣體受到約束，相間絕緣不會受到影響。

◎ 分閘時具有隔離斷口，透過觀察窗可看到明顯斷口。

◎ 采用透時觀察罩可加強防塵的效果。

◎ 負荷開關→接地開關→柜門的操作順序用機械聯鎖滿足防誤操作要求。

正常使用條件

海拔高度≤1000m

環境溫度：上限+40℃；下限-25℃；（允許在-30℃時儲運）

日相對濕度平均值不超過95%

月相對濕度平均值不超過90%

抗震能力：地震烈度不超過8度

無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所

污穢等級：Ⅱ級
