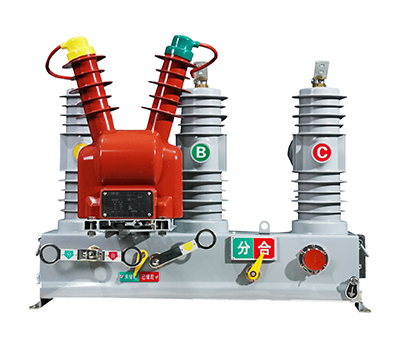

ZW32-12F series outdoor high-voltage vacuum boundary circuit breaker
-
- Product Overview
- ZW32-12F 型戶外交流高壓真空分界斷路器（以下簡稱分界斷路器）是我公司自主研發的一款新型產品，分界斷路器是集真空斷路器、分界斷路器、分段器四大開關于一體的多功能智能化裝置產品，主要配置由真空分界斷路器本體、MGK16型控制器、外置電壓互感器（注：配網自動化環網線路中可選雙側PT）三大部分組成，產品廣泛用于10kV 城市、農村配電網架空環網線路中作分段隔離開關、聯絡開關、可實行環網線路負荷調配的自動化開關裝置，在大用戶供電的分支線路中可作為分界開關（俗稱看門狗），饋線架空配電網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊功能。能可靠判斷、檢測界內毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。
-
功能特點
自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘，變電站及饋線上的其它分支用戶感受不到故障的發生。自動隔離相間短路故障，當用戶支線發生相間短路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其它分支用戶停電。快速定位故障點，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息，電力公司可迅速派員到場排查；分界斷路器如配有通信模塊，則自動將信息報送到電力管理中心。監控用戶負荷，當分界斷路器可配置有線或無線通信附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方實時數據監控。遠方操作功能，用戶可以通過手機短信或計算機后臺方式操作真空分界斷路器合分閘。
使用環境條件
1）海拔高度：≤2000米
2）環境溫度：戶外-30℃~＋55℃
最高年平均氣溫20℃
最高日平均氣溫30℃
3）相對濕度：95%（25℃）
4）抗震能力：地面水平加速度 0.3g
地面垂直加速度 0.15g
5）地震烈度：7度
6）******日溫差：25℃
7）日照強度（風速0.5m/s 時）：0.1W/cm2
8）******風速：34m/s
9）******覆冰厚度：10mm
10）安裝位置：戶外、10kV架空線路用戶責任分界點處。
11）接地方式：中性點不接地、經消弧線圈接地及低電阻接地。
